Levantamiento Arquitectónico y Rediseño de Instalaciones — Bella Gala
Información general
Planta de Beneficio Bella Gala
La planta de beneficio Bella Gala, con una capacidad diaria de procesamiento de 300 toneladas y respaldada por inversión china, es una base sólida para la pequeña minería: cumple el 80 % de las condiciones ideales para este tipo de instalación.
El encargo consistió en levantar lo construido y diagnosticar qué faltaba. El levantamiento identificó inconsistencias en el desarrollo de la planta y sirvió de base para la propuesta de rediseño del acceso, el área administrativa y el manejo de aguas.
- Equipo técnico
- GIAAT C.L.
- Ubicación
- Camilo Ponce Enríquez, Azuay
- Área
- Por confirmar
- Uso
- Industrial: planta de beneficio minero
- Año
- 2019
- Cliente
- Global Mining International S.A.
- Capacidad
- 300 t/día
- Proceso
- Gravedad, con flotación y molienda
- Áreas del circuito
- 33 áreas
- Manejo de relaves
- Relavera con dique y filtro prensas
- Fases entregadas
- Levantamiento y rediseño
Alcance
- Levantamiento arquitectónico de lo construido
- Diagnóstico de inconsistencias
- Propuesta de rediseño de instalaciones
- Planos técnicos del área administrativa y la garita

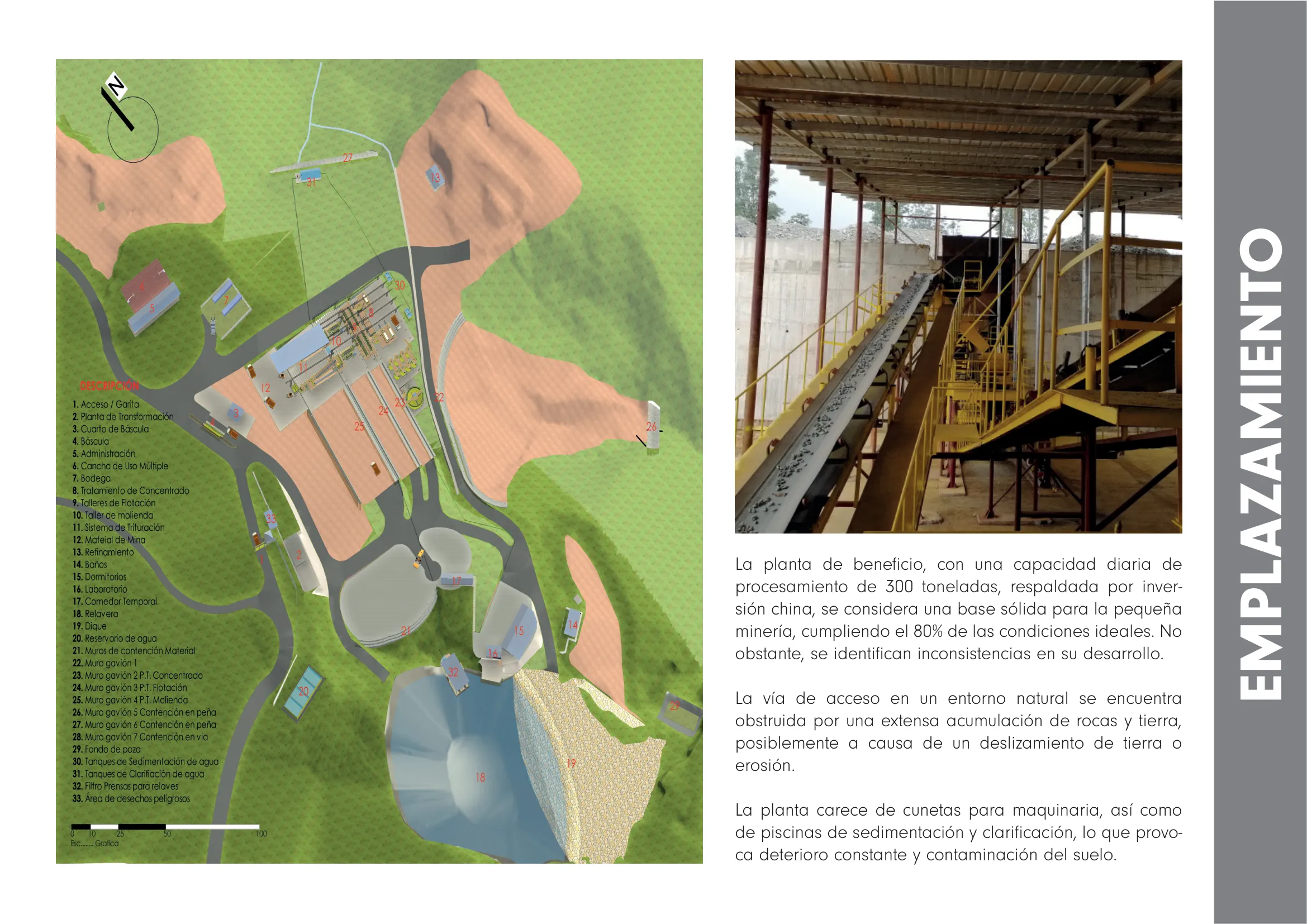

Implantación

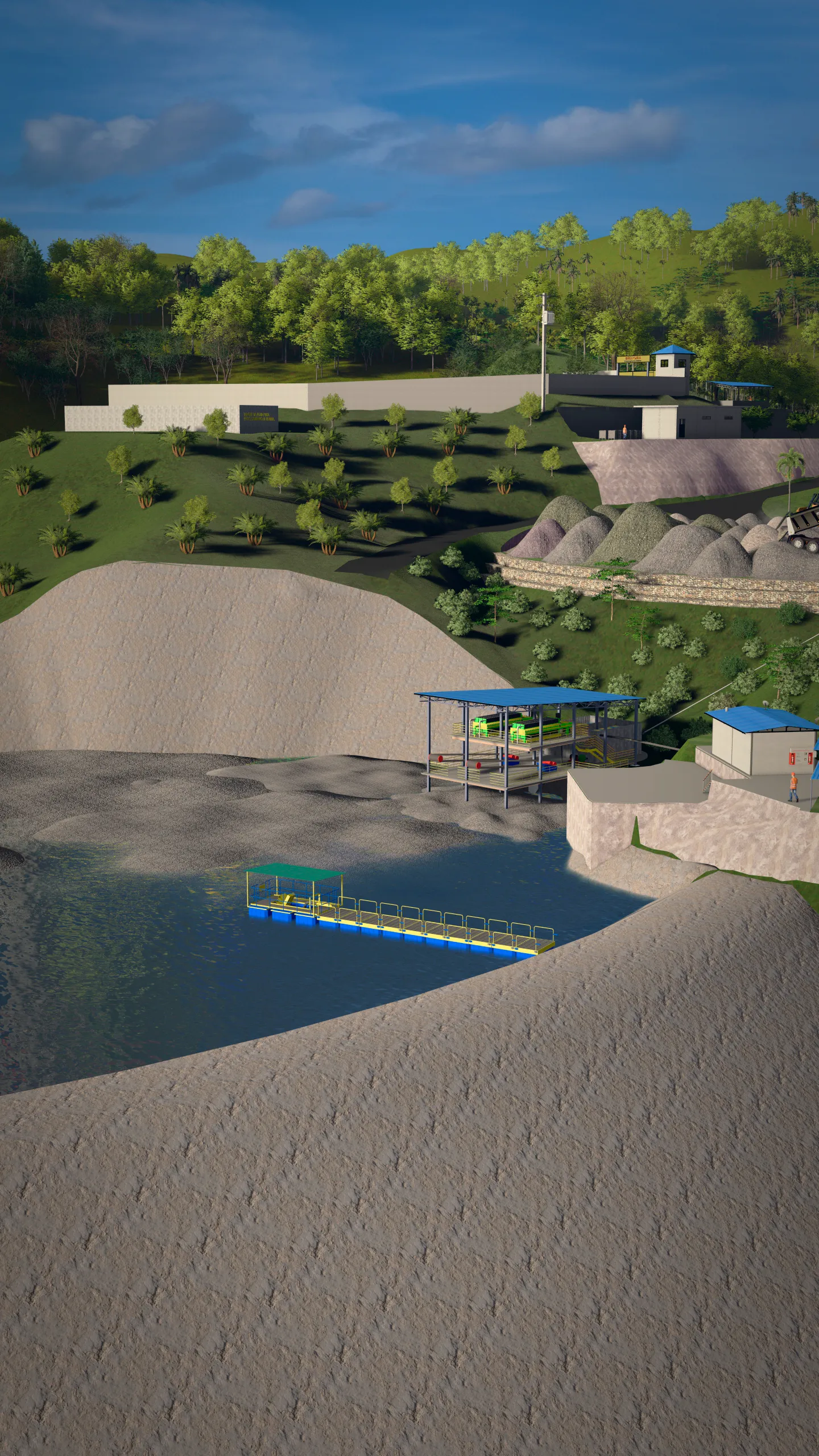

El emplazamiento reúne las treinta y tres áreas del recinto sobre la topografía: del acceso y la báscula a los talleres de flotación, molienda y trituración, y de ahí a la relavera, el dique y los tanques de sedimentación y clarificación. Los dormitorios y el bloque administrativo quedan a unos cien metros de la planta de beneficio.
Diagnóstico
El levantamiento detectó tres carencias que comprometen la operación: la vía de acceso obstruida por una acumulación de rocas y tierra, probablemente por deslizamiento o erosión; la falta de cunetas para el paso de maquinaria; y la ausencia de piscinas de sedimentación y clarificación, que provoca deterioro constante y contaminación del suelo.

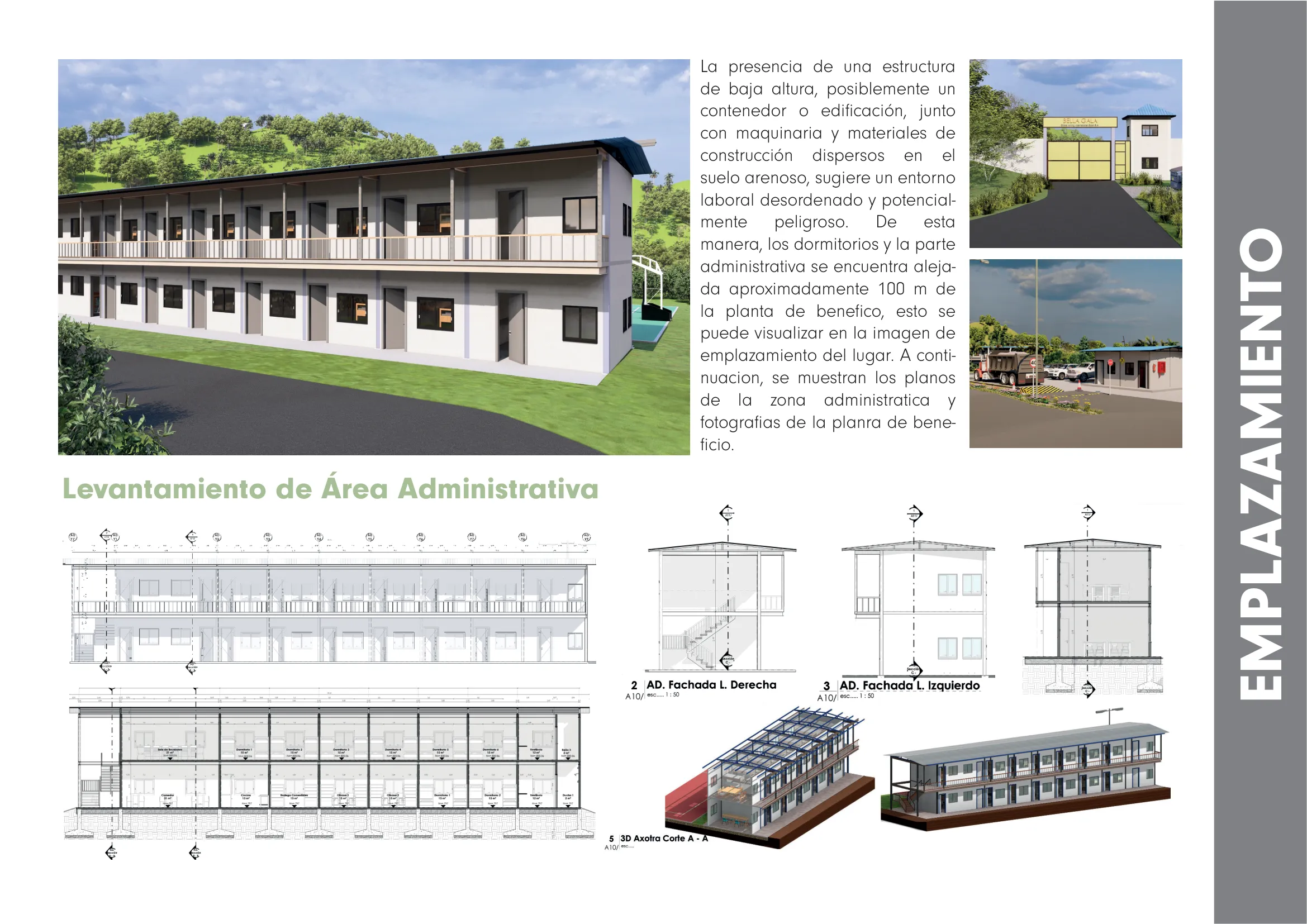

Áreas de apoyo
El bloque administrativo y de dormitorios se desarrolla en dos plantas con galería corrida de acceso a las habitaciones. El levantamiento documenta sus fachadas, secciones y axonometrías, y el rediseño incorpora la garita de entrada que ordena el ingreso al recinto.

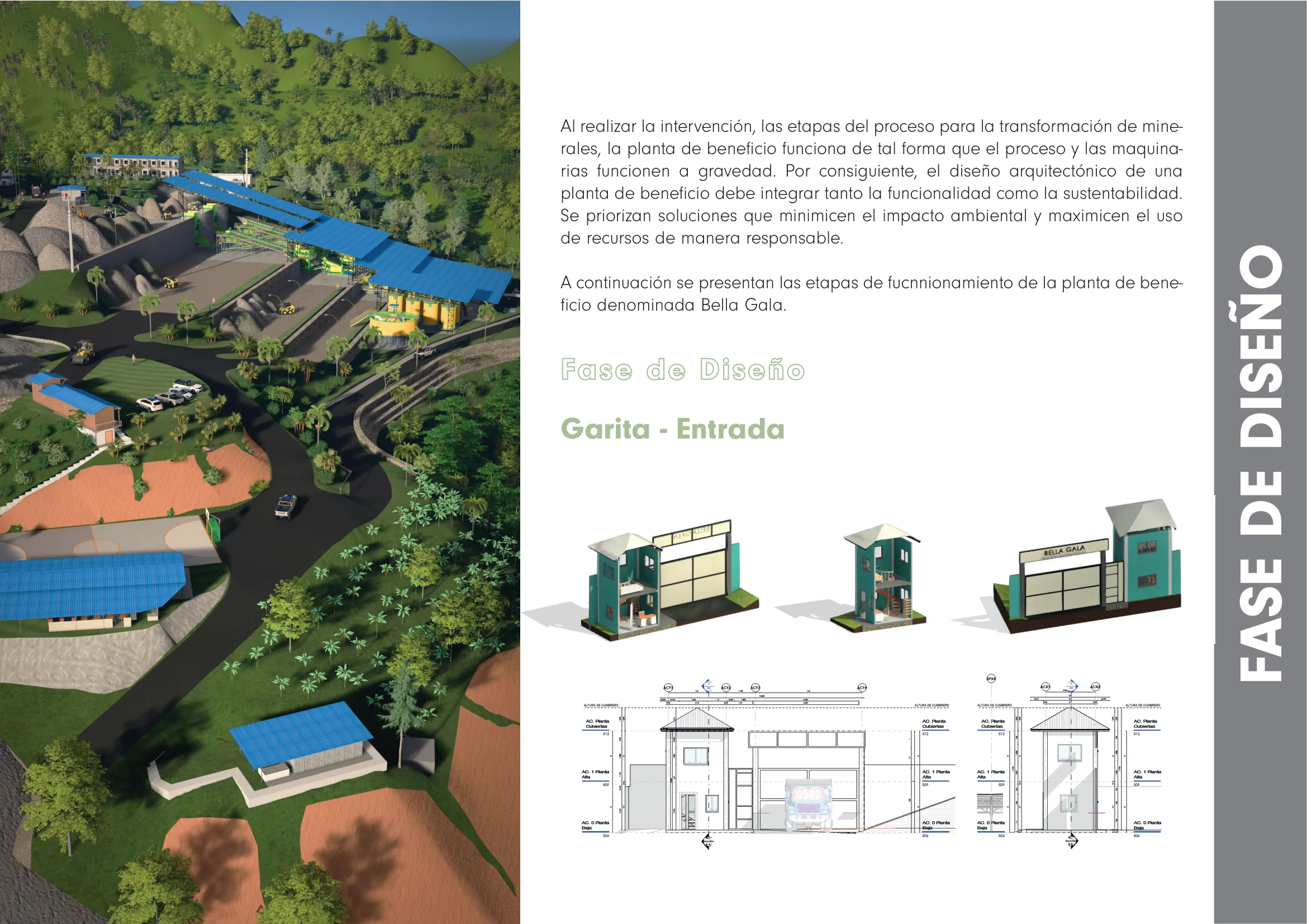

Propuesta de rediseño
El proceso y las maquinarias de la planta operan a gravedad, de modo que el diseño arquitectónico integra funcionalidad y sustentabilidad: prioriza las soluciones que minimizan el impacto ambiental y aprovechan los recursos de forma responsable. La garita de entrada resuelve el control de ingreso con un volumen de dos plantas sobre el pórtico rotulado.
Ficha técnica
- Equipo Técnico
- GIAAT C.L.
- Año
- 2019
- Ubicación
- Camilo Ponce Enríquez, Azuay
- Uso
- Industrial: planta de beneficio minero
- Cliente
- Global Mining International S.A.
- Construcción y habitabilidad
- NEC (Norma Ecuatoriana de la Construcción)
- Instalaciones industriales mineras
- Ley de Minería
