Diseño Arquitectónico - Planta San Gregorio

Compañía Minera · 2022 · Camilo Ponce Enríquez, Azuay

Información general

Planta de Beneficio San Gregorio

Este proyecto, ubicado en la Provincia del Azuay, cantón Camilo Ponce Enríquez, denominado "Planta de Beneficio San Gregorio", se centra en el diseño de una planta de beneficio que aprovecha la fuerza gravitacional para reducir el consumo energético.

La planta cuenta con una única relavera para el manejo de residuos y un sistema de recirculación de agua, contribuyendo a su sostenibilidad. Las áreas de acopio y pesaje están distribuidas estratégicamente para optimizar el flujo de materiales y la operación de volquetas. Además, se integran espacios técnicos y administrativos que garantizan un proceso eficiente, alineado con los principios de sostenibilidad y manejo responsable de recursos.

Equipo técnico: GIAAT C.L.
Ubicación: Camilo Ponce Enríquez, Azuay
Área: Por confirmar
Uso: Industrial: planta de beneficio minero
Año: 2022
Cliente: Compañía minera
Capacidad: Por confirmar
Proceso: Gravedad
Áreas del circuito: 13 áreas
Manejo de relaves: Relavera única con recirculación de agua
Fases entregadas: Diseño y construcción

Alcance

Diseño arquitectónico de la planta
Implantación sobre topografía
Planos técnicos y despieces constructivos
Renders y volumetrías

Vista aérea del conjunto de la planta junto a la relavera

Implantación

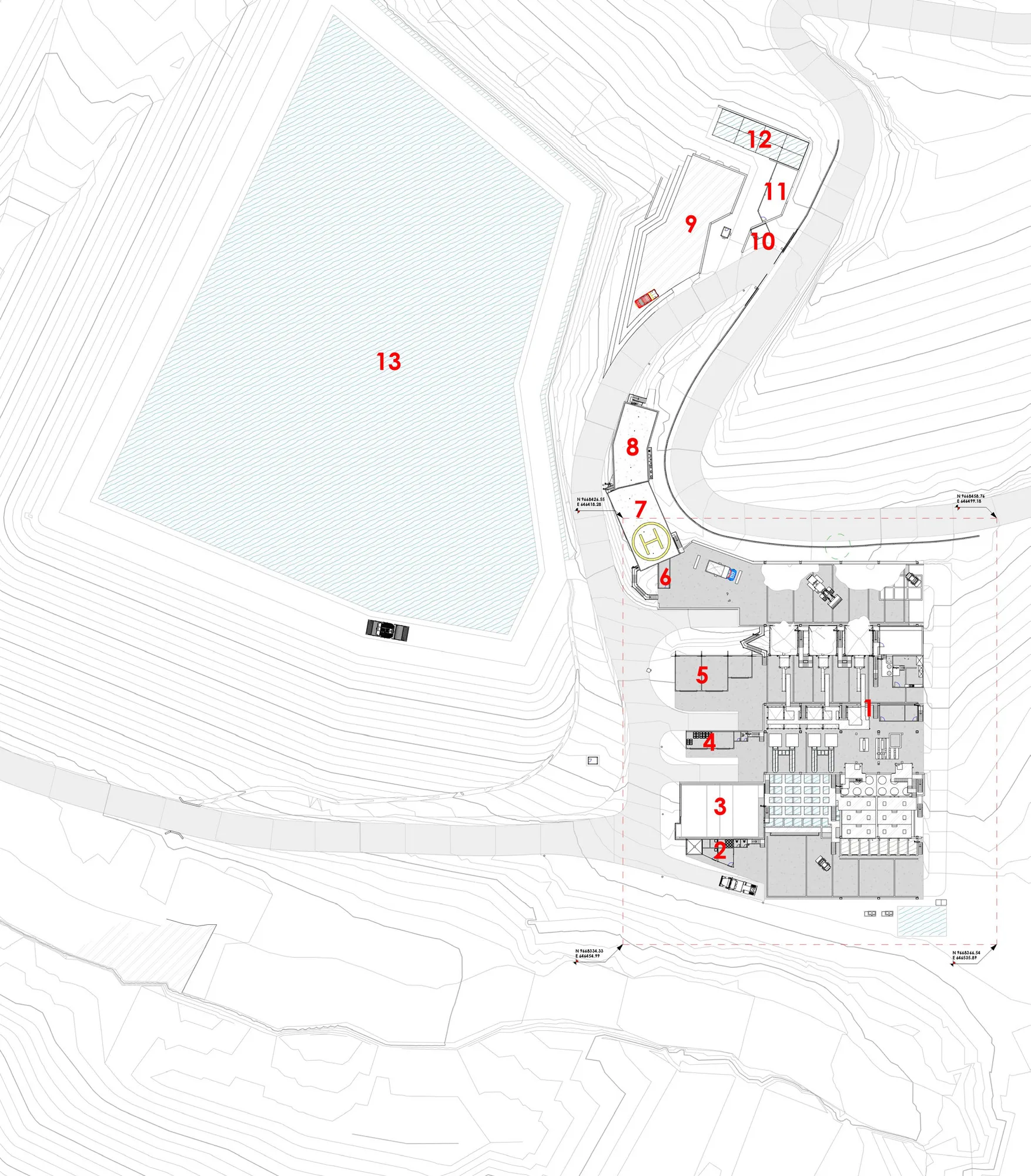

El conjunto se escalona sobre la ladera: el material entra por el acopio en la cota alta y desciende por gravedad entre las etapas del proceso hasta la relavera, que ocupa la explanada superior. Las trece áreas numeradas en el plano recorren esa secuencia, desde el ingreso y el pesaje hasta los procesos metalúrgicos y el manejo de residuos.

El circuito

La planta de beneficio extrae y concentra los metales de interés separándolos de los materiales no deseados. El circuito se desarrolla escalonado sobre la pendiente del terreno: el material desciende por gravedad entre etapas, desde el acopio hasta los procesos metalúrgicos, lo que reduce el consumo energético del transporte interno.

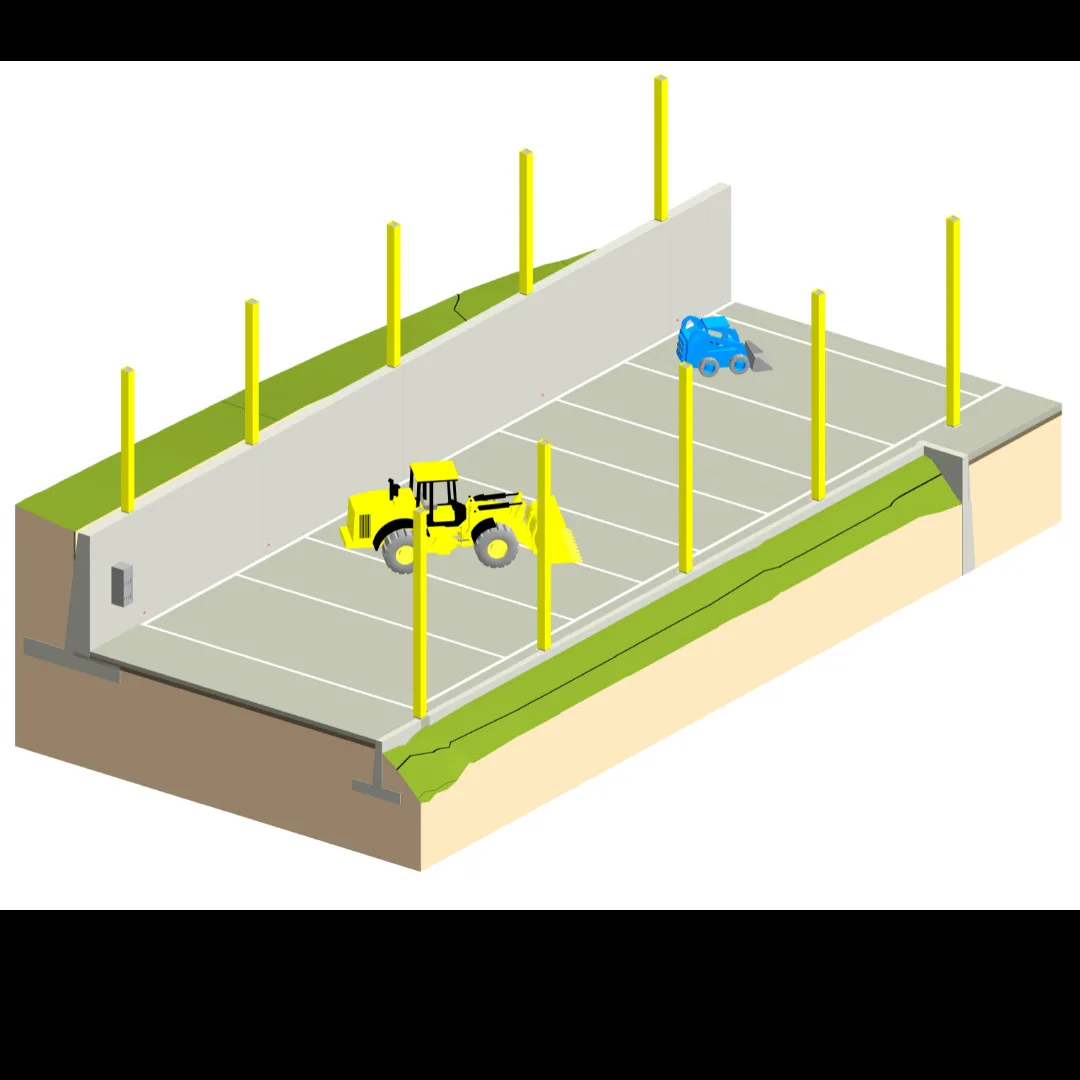

Área de acopio de material con cargadora frontal y muro de contención — Acopio de material

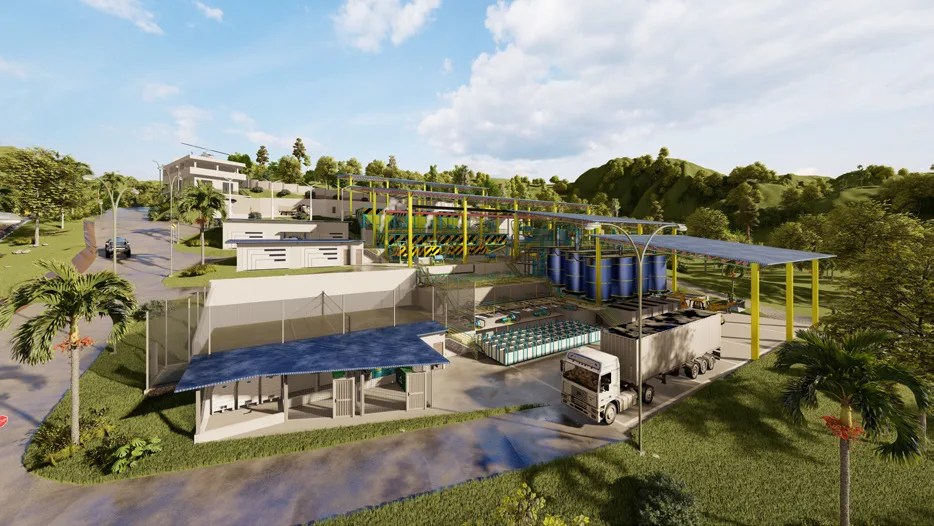

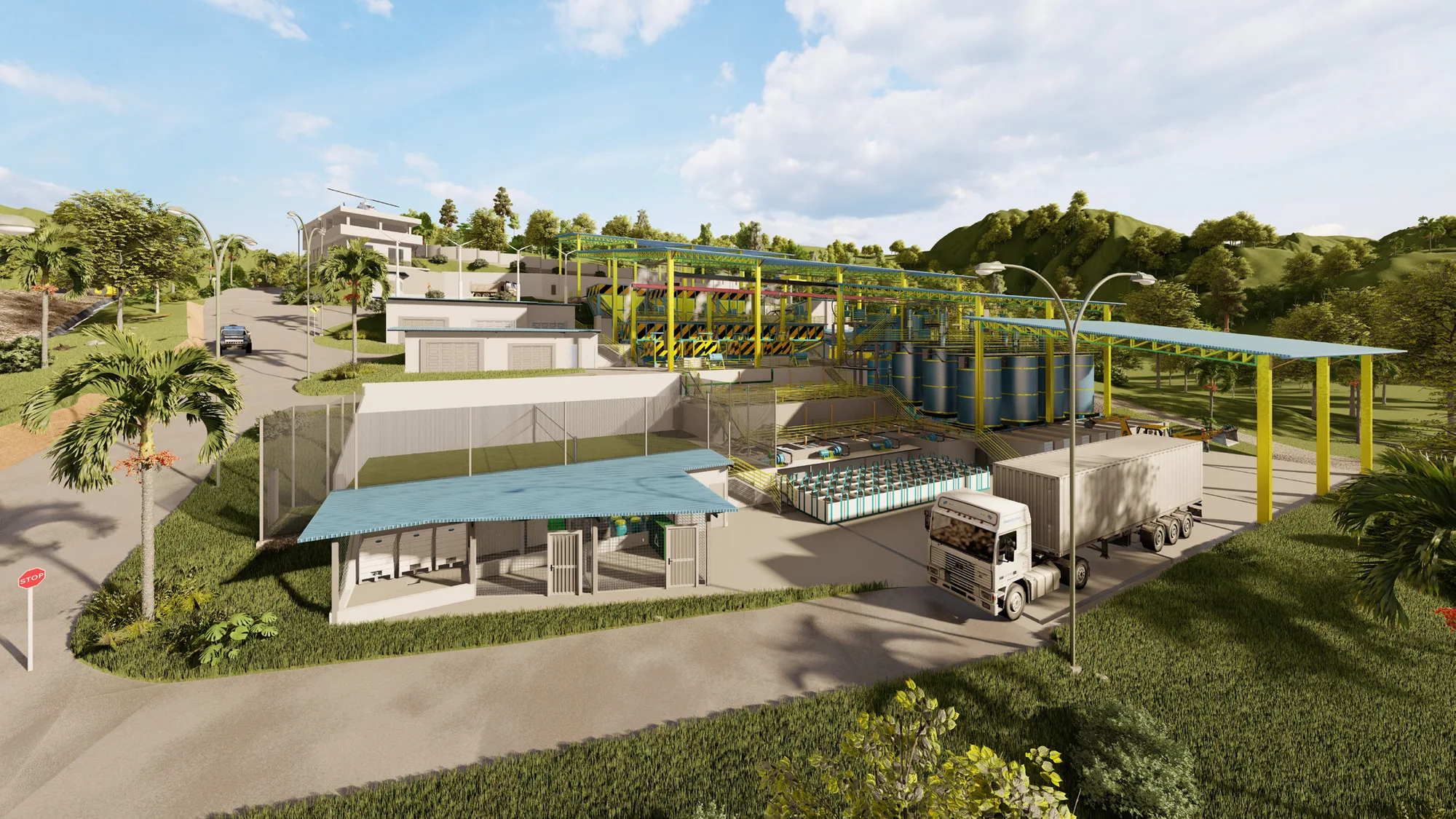

Áreas de acopio, pesaje y carga de material con volqueta y contenedor — Pesaje y carga

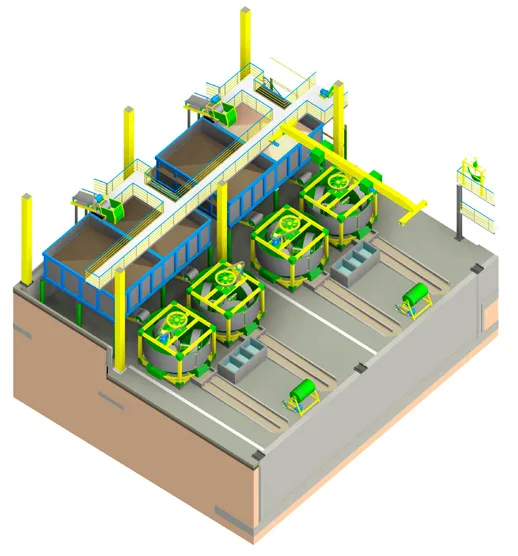

Área de trituración con tolvas, chancadoras y molinos — Trituración y molienda

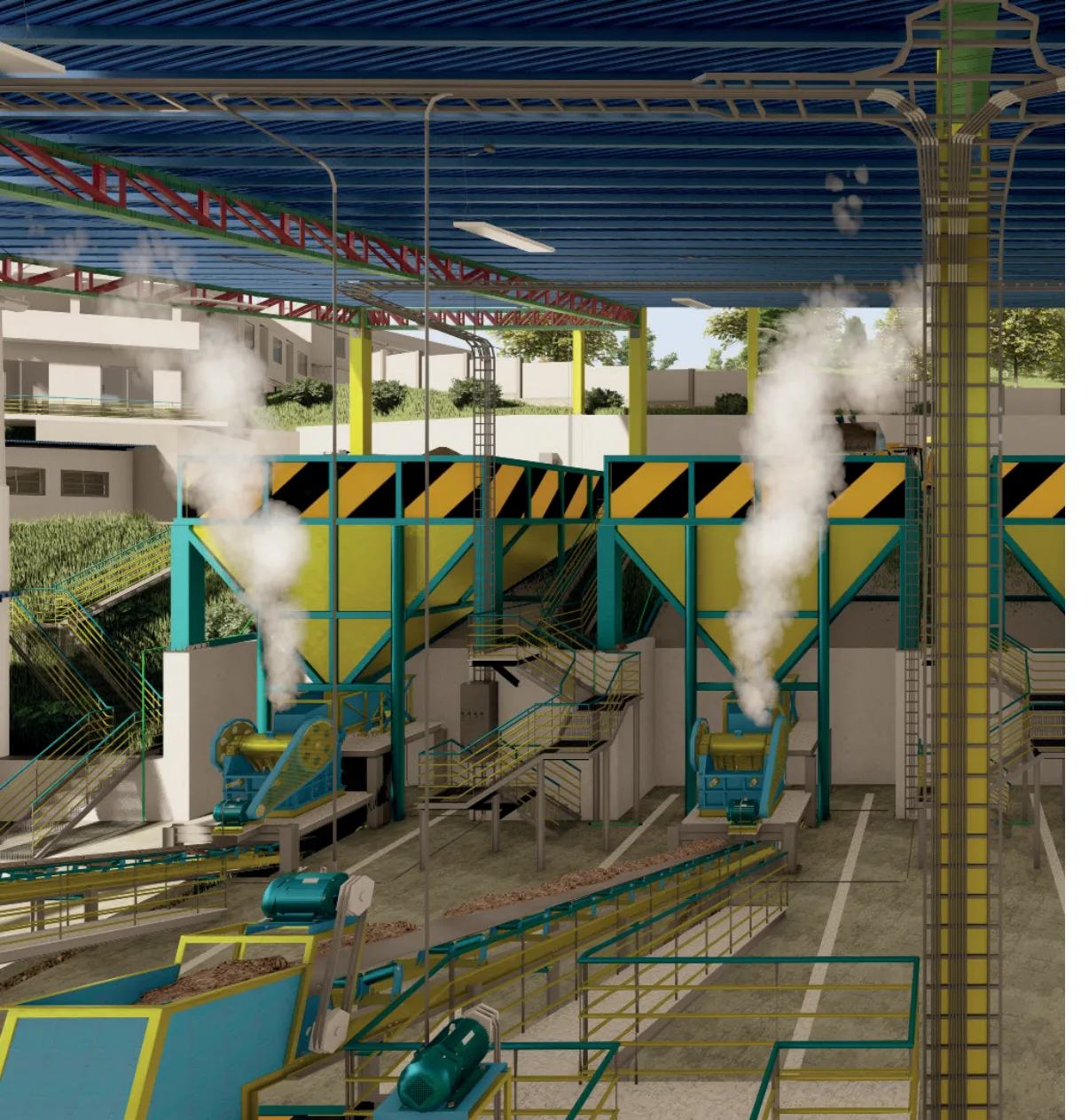

Interior de la nave de proceso con tolvas, chancadoras y bandas transportadoras — Interior de la nave

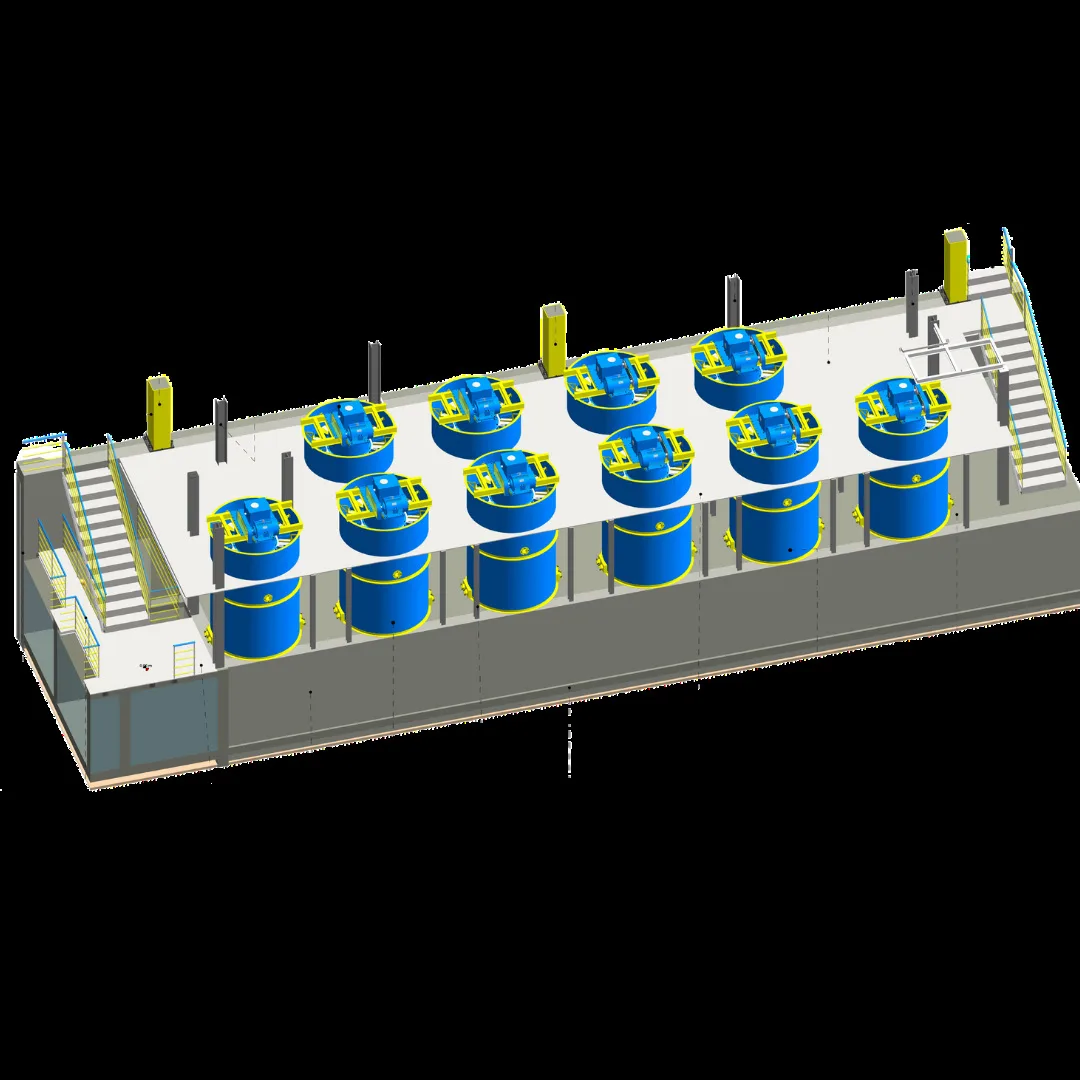

Área de procesos metalúrgicos con batería de tanques de cianuración — Procesos metalúrgicos

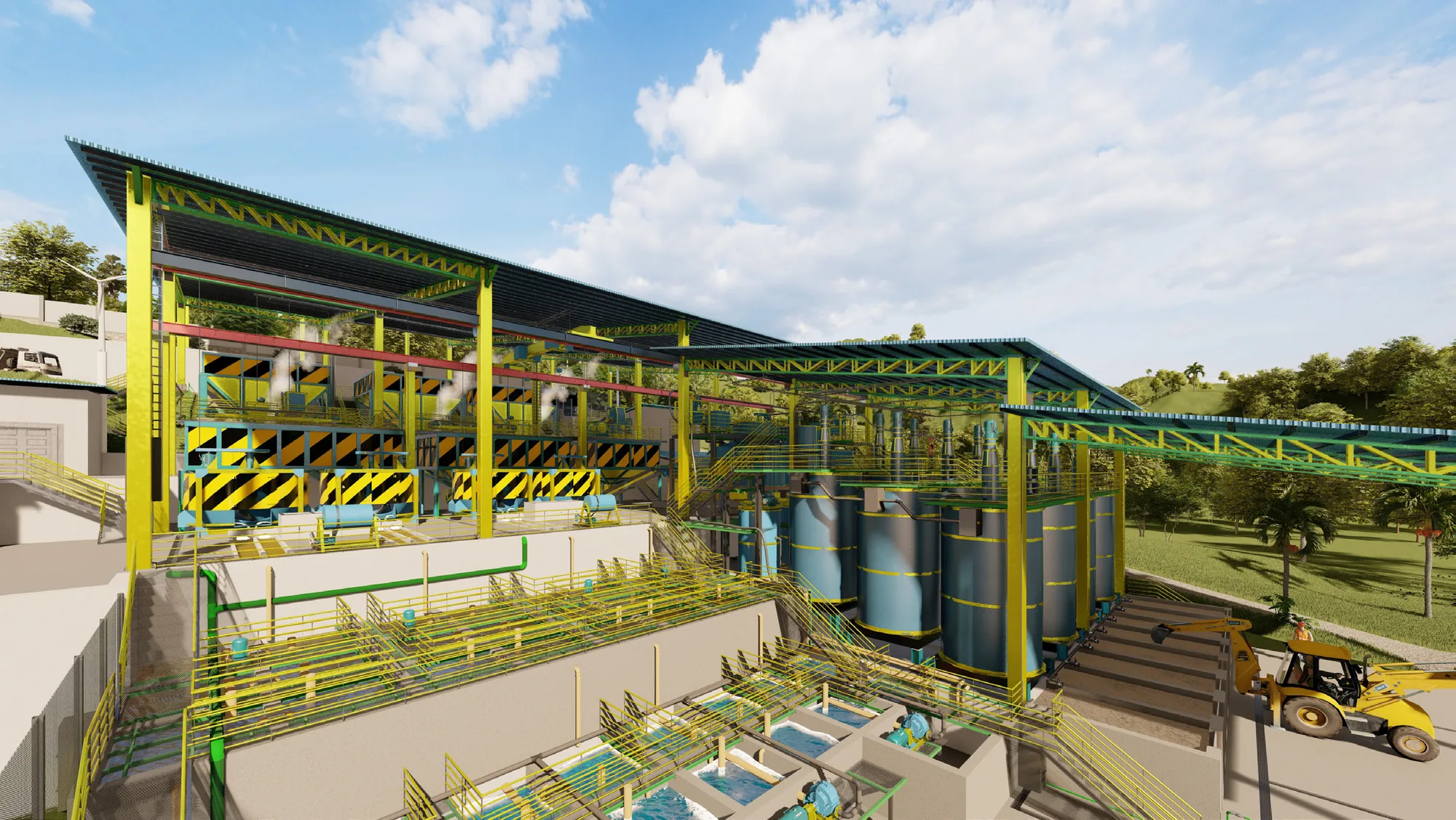

Nave de proceso metalúrgico con tolvas, tanques de cianuración y estructura metálica — Nave de beneficio

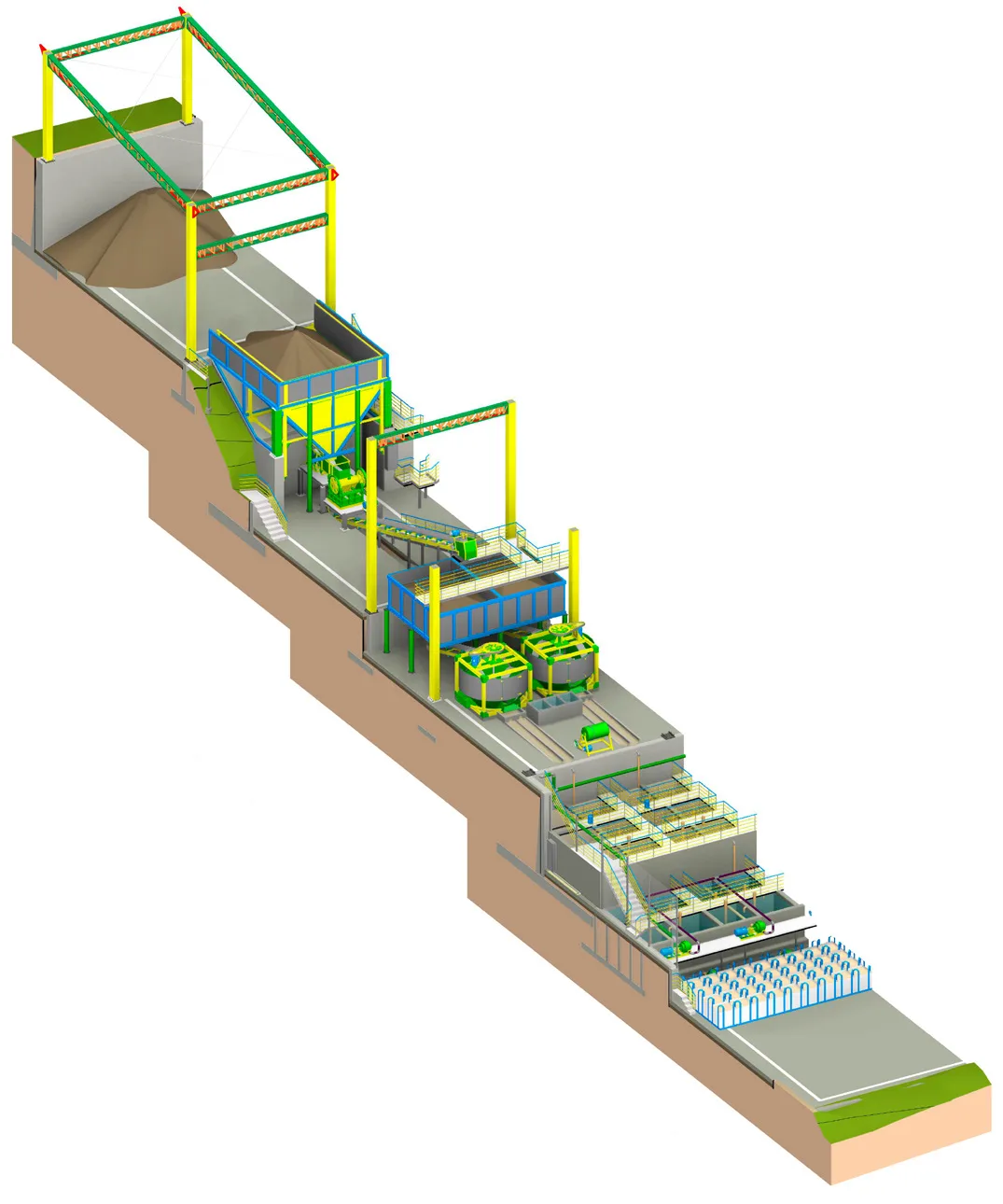

Circuito completo de la planta de beneficio escalonado sobre la pendiente del terreno — Circuito completo sobre la pendiente

Relavera y manejo de agua

Una relavera única concentra el manejo de residuos del proceso, con un sistema de recirculación de agua que devuelve el recurso al circuito en lugar de descargarlo. El diseño integra funcionalidad y sustentabilidad, priorizando las soluciones que minimizan el impacto ambiental de la operación.

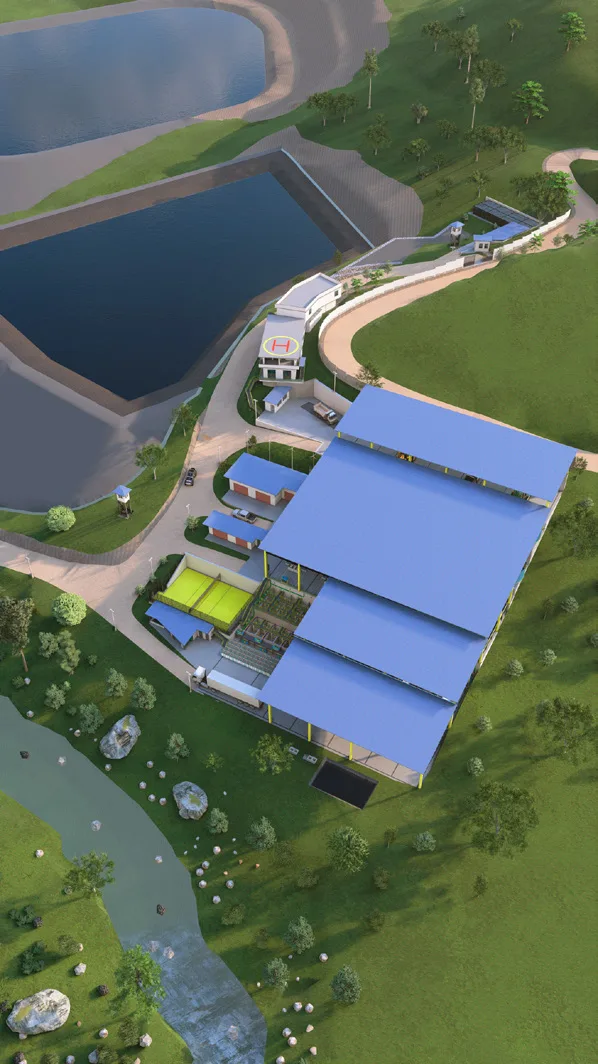

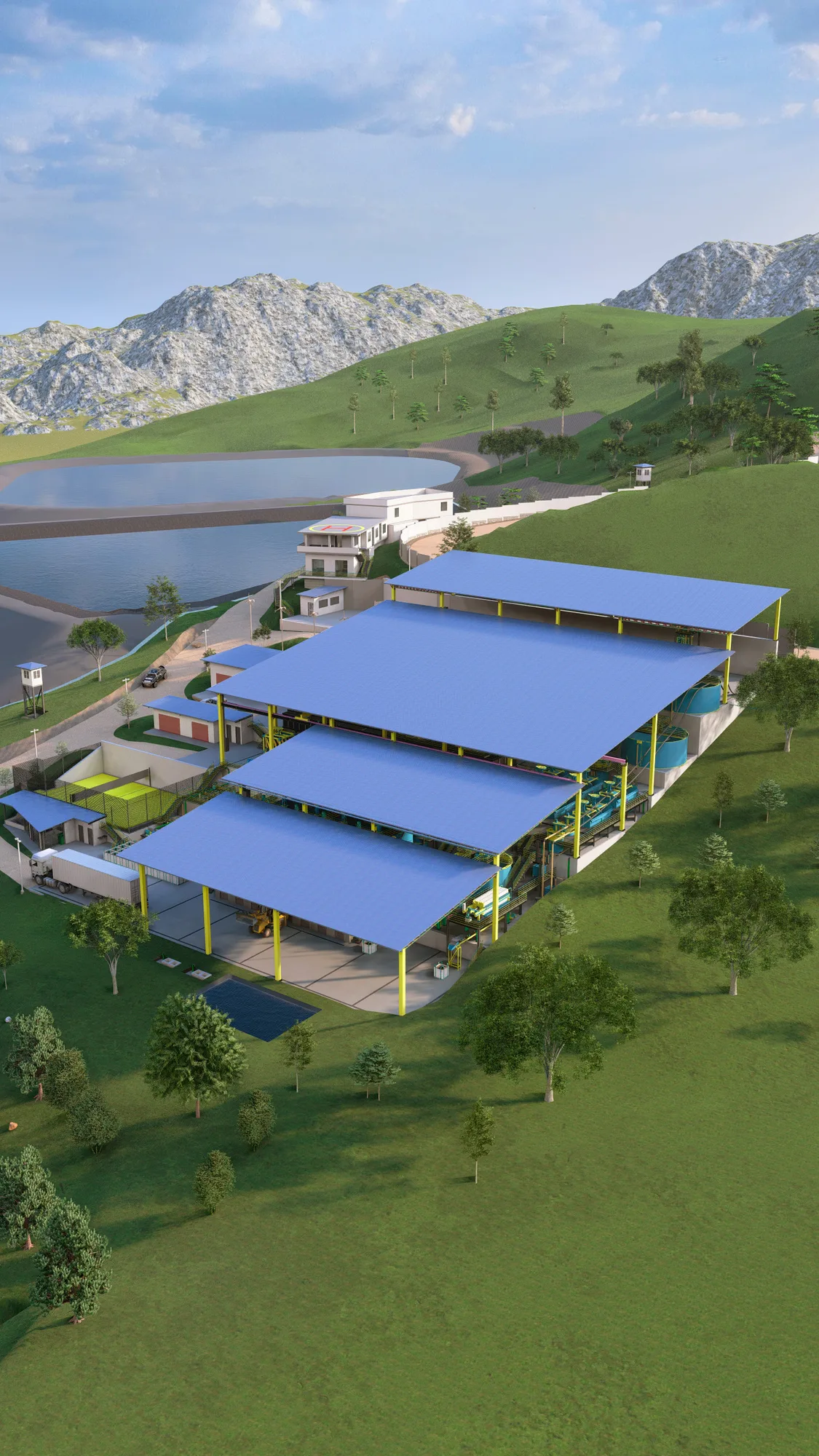

Vista aérea del conjunto de la planta con la relavera y el entorno montañoso — La relavera en el conjunto

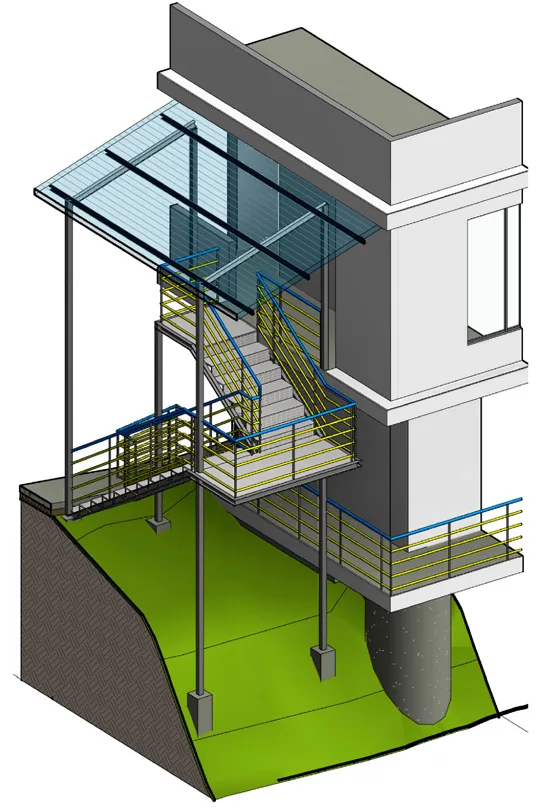

Áreas de apoyo

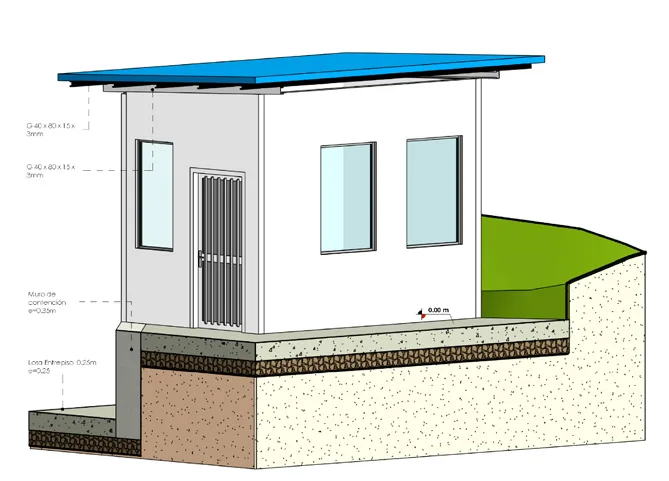

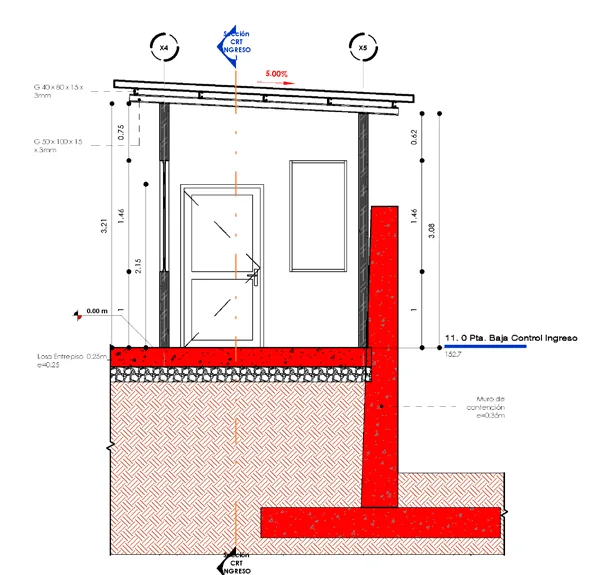

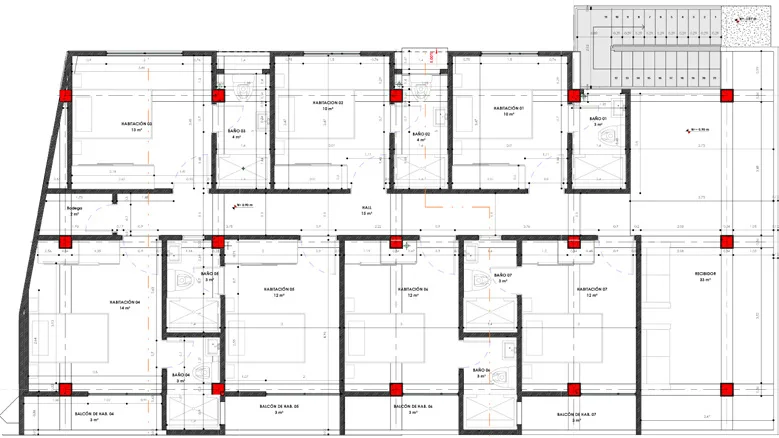

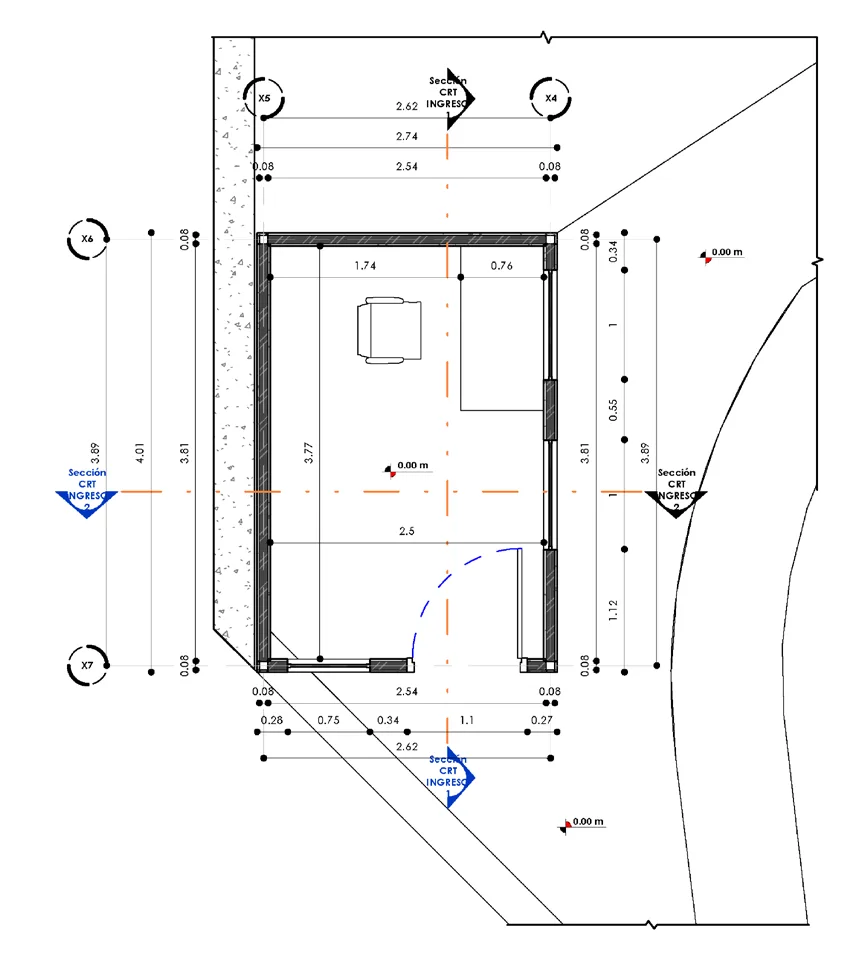

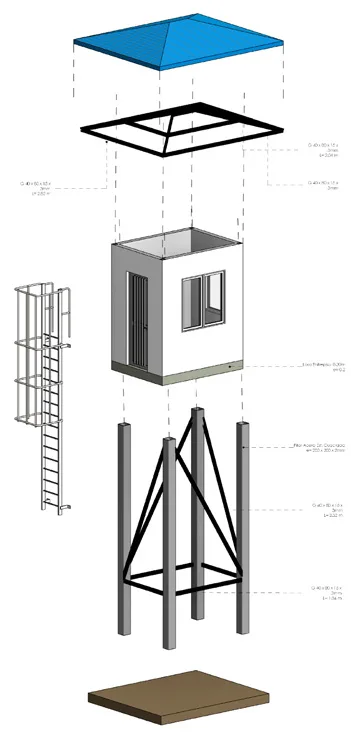

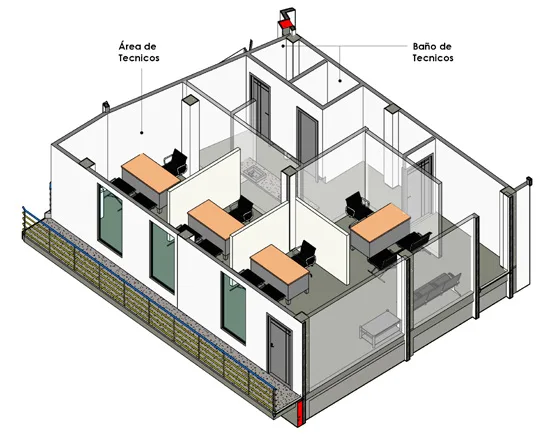

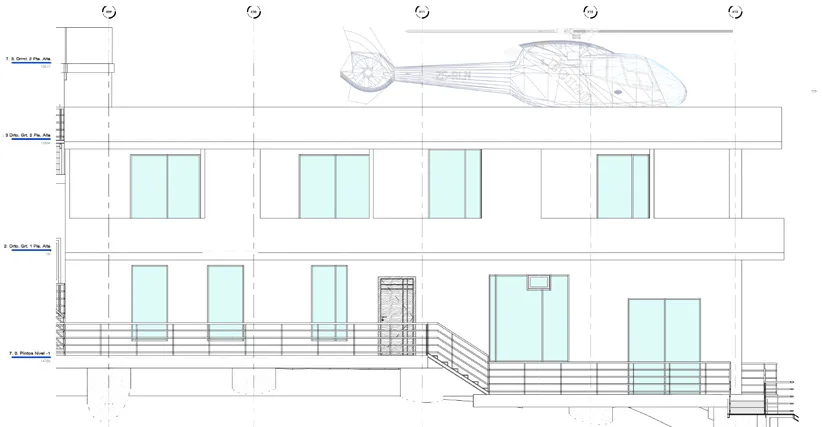

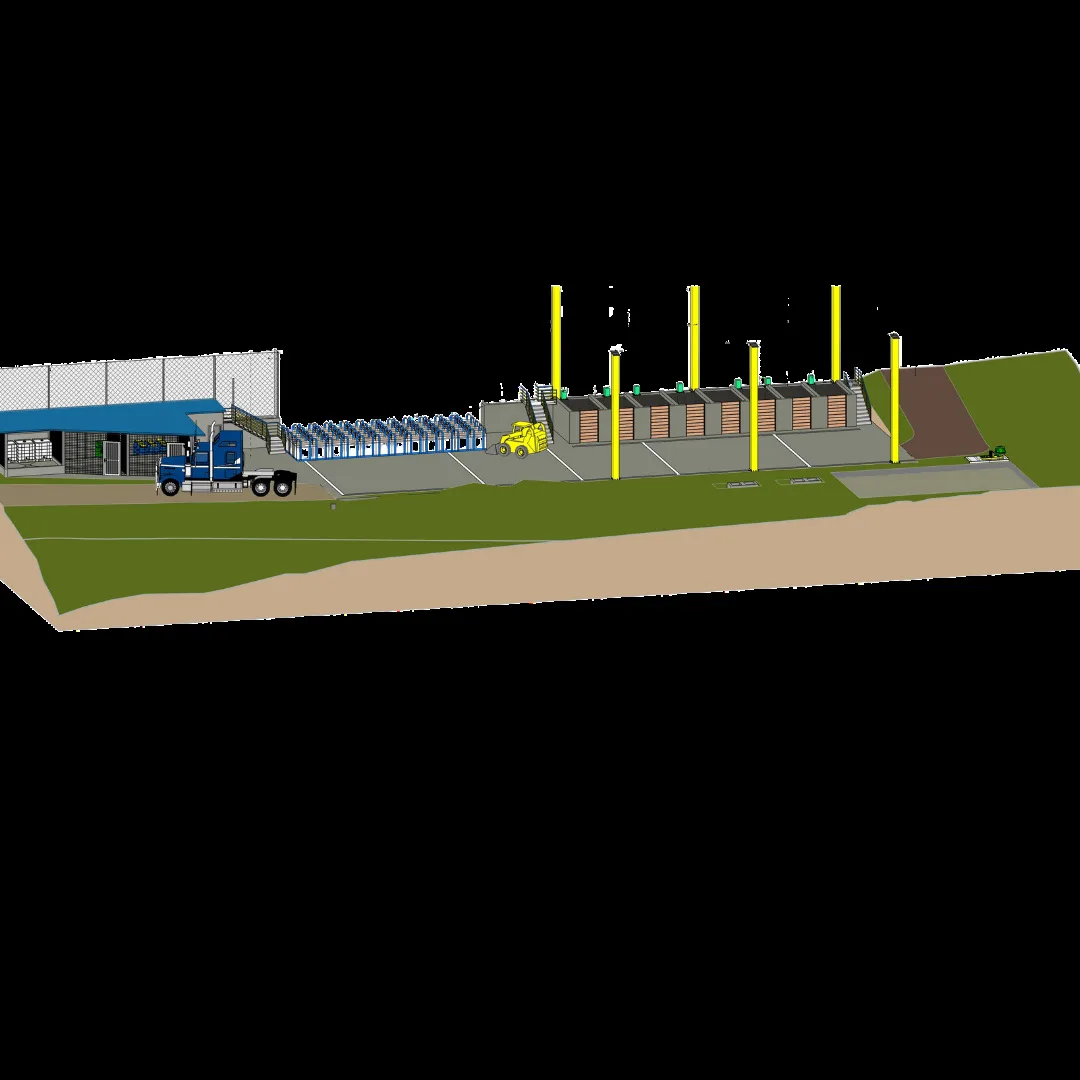

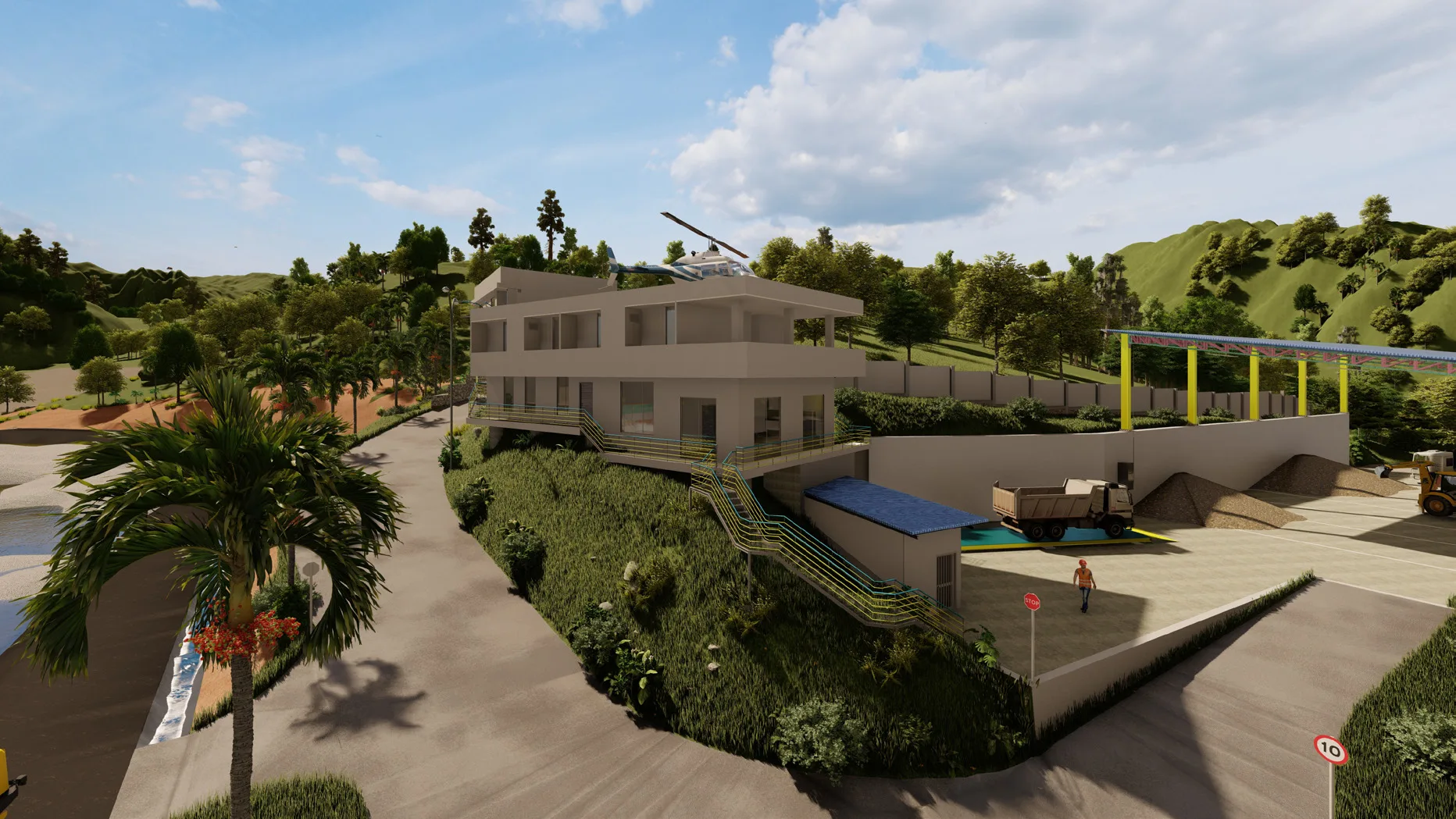

La distribución separa con claridad las áreas administrativas, las habitaciones y la gerencia, en una organización modular de espacios rectangulares y circulaciones definidas. El diseño prioriza la iluminación natural aprovechando las ventanas exteriores, y la garita de control resuelve el ingreso al recinto.
