Estudio Geotécnico de Taludes de Relaveras #4, #5 y #6

Compañía Minera PLANPROMIN S.A. · 2022 · Camilo Ponce Enríquez

Cliente: Compañía Minera PLANPROMIN S.A.
Ubicación: Camilo Ponce Enríquez
Año: 2022
Relaveras: #4, #5 y #6
Normativa: ASTM

Alcance

Ensayos geotécnicos orientados al diseño y verificación de estabilidad de las relaveras #4, #5 y #6, incluyendo capacidad portante y detección de zonas de saturación en los diques.

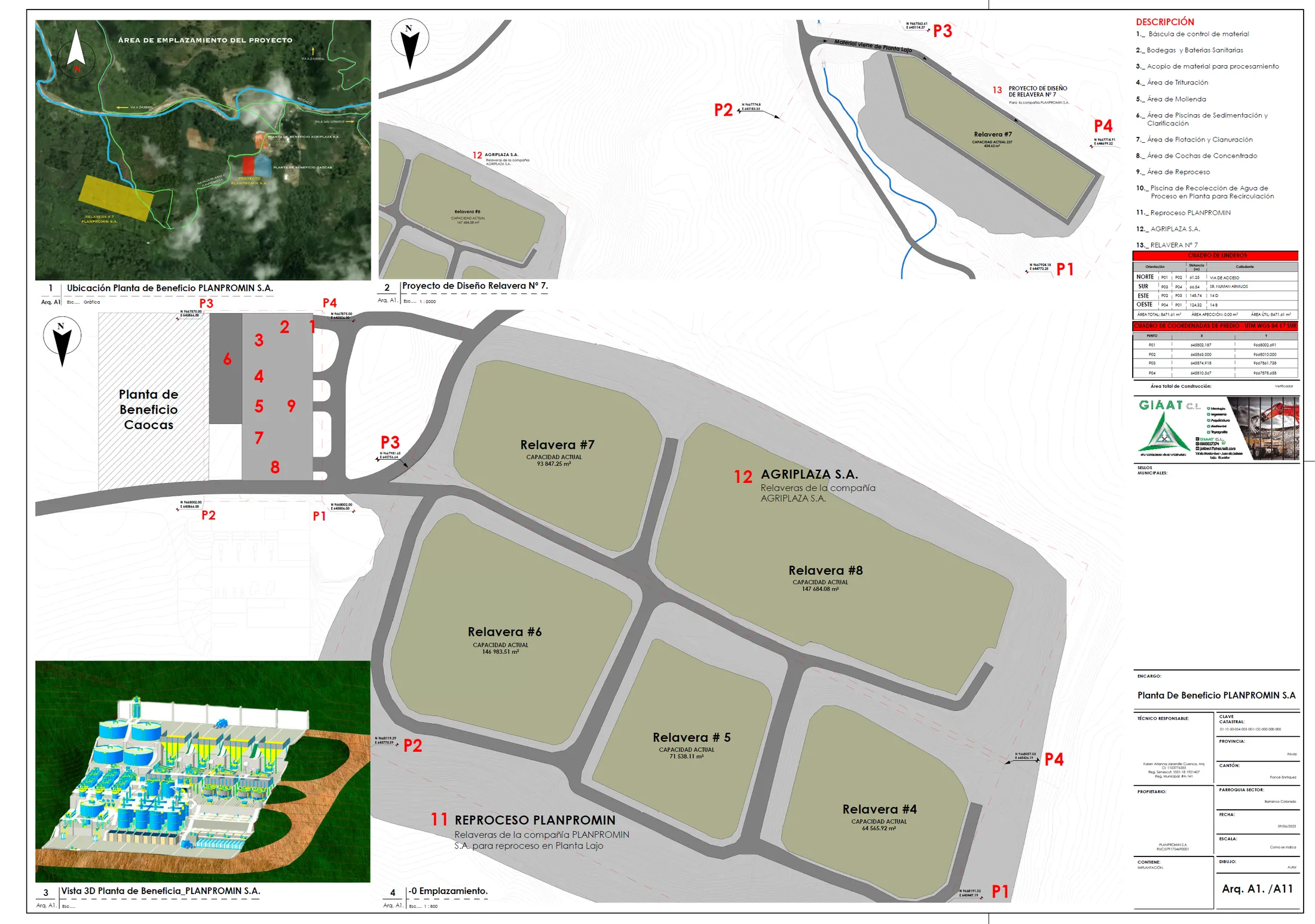

Mapa de ubicación e implantación de las relaveras #4, #5, #6, #7 y #8 de PLANPROMIN — Figura 1. Implantación de la planta de beneficio PLANPROMIN y de las relaveras #4 a #8.

Trabajo de campo

Tabla 1. Ensayos realizados
Ensayo	Objetivo
Capacidad portante	Verificación de resistencia del suelo de cimentación
Perfiles sísmicos de refracción	Caracterización de estratos del subsuelo
Sondeos Eléctricos Verticales (SEV)	Identificación de zonas de saturación en los diques

Tabla 2. Normativa para estudios
Ensayo	Normativa
Refracción Sísmica	ASTM D-5777
Capacidad Portante	ASTM D-1194
Clasificación SUCS	ASTM D-2487

Resultados

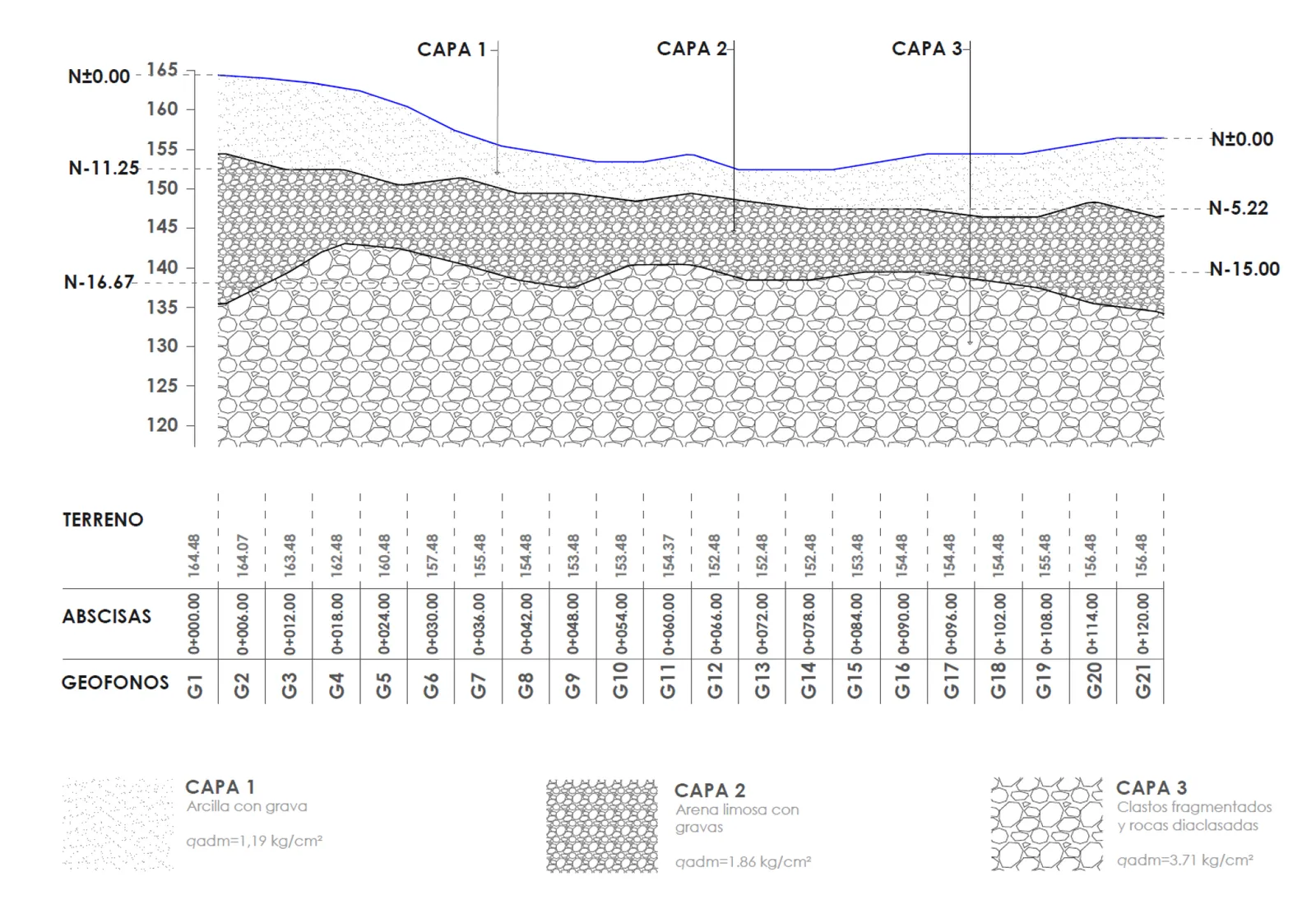

Relaveras #4 y #5

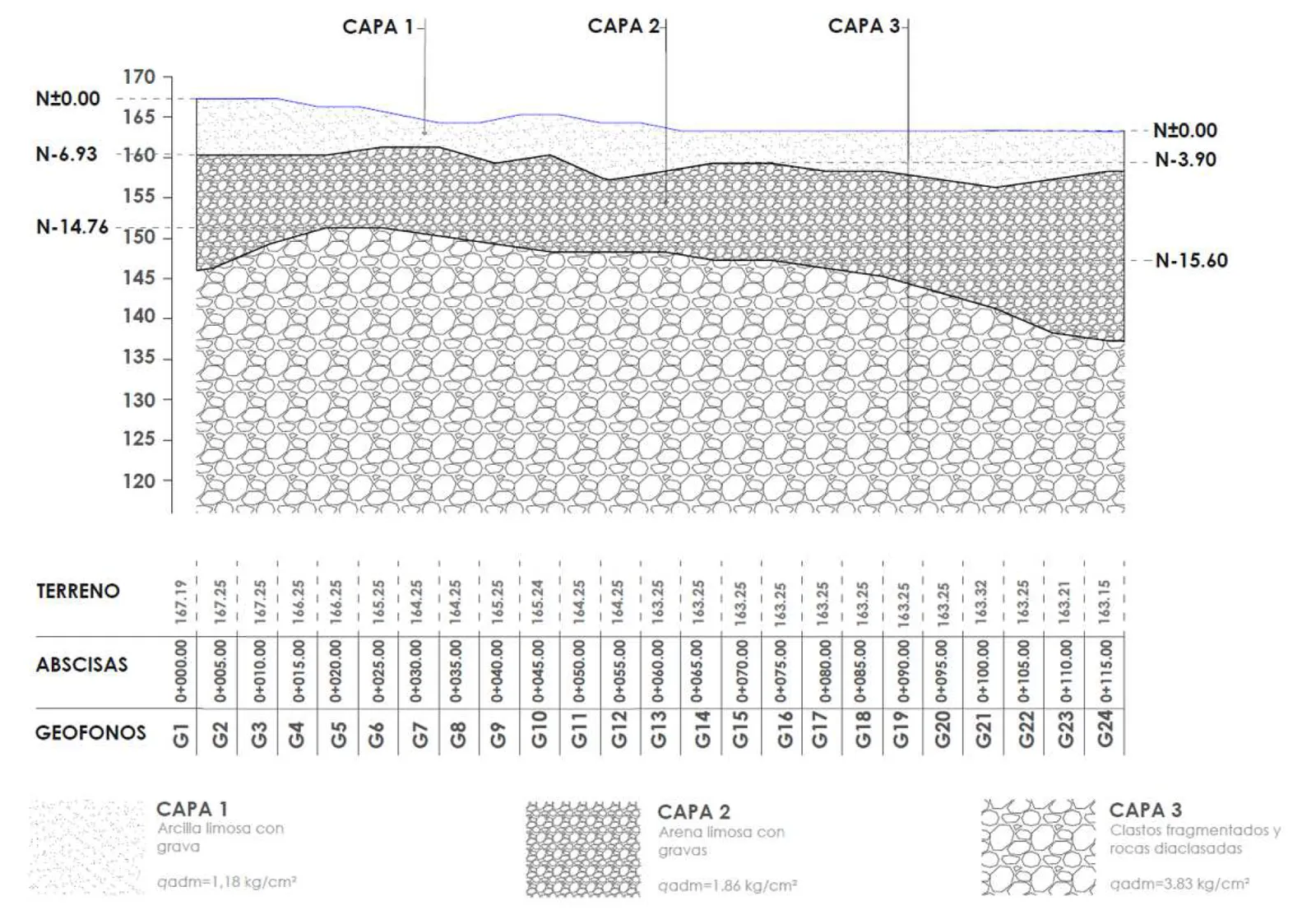

Relavera #6

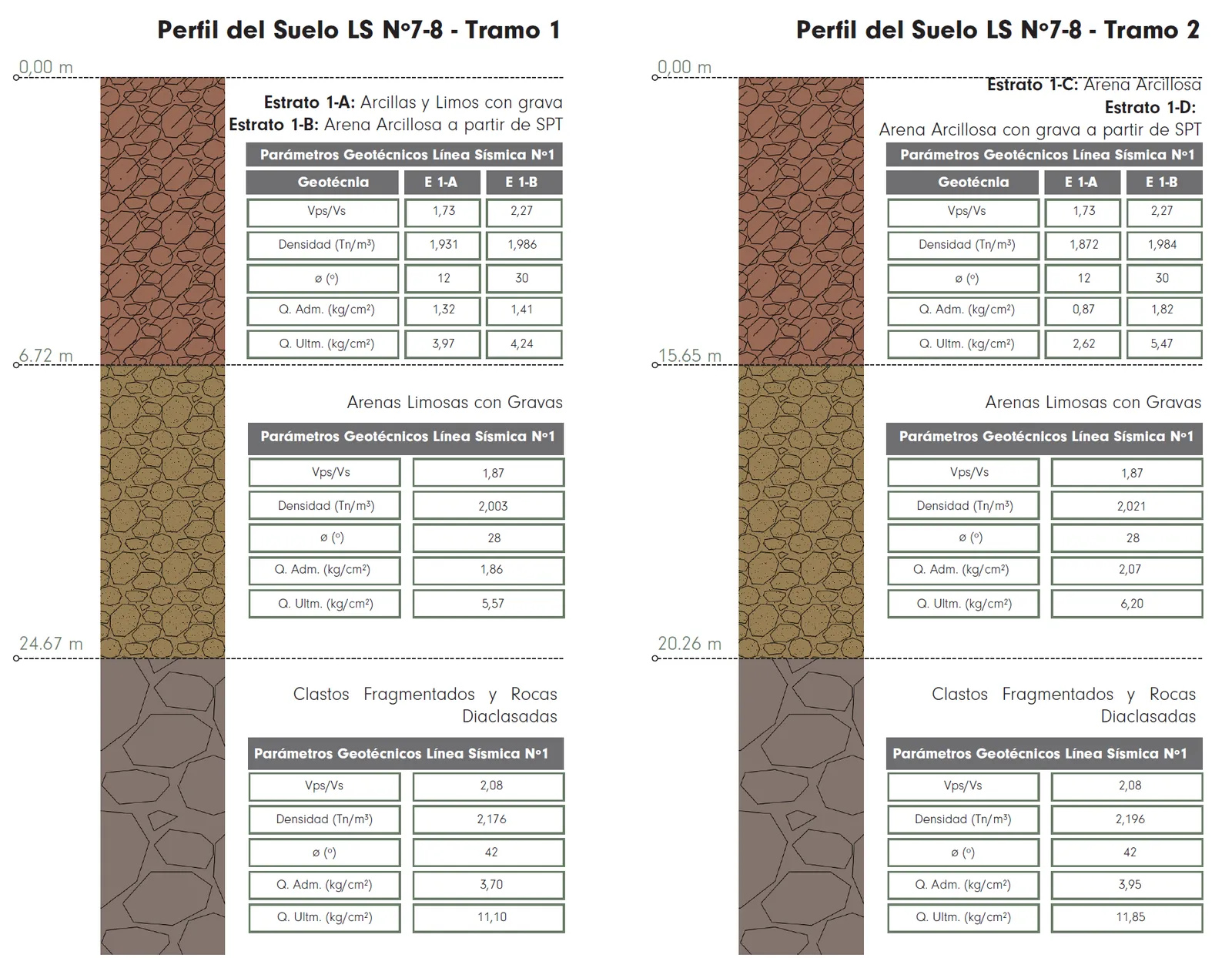

Columnas estratigráficas de la línea sísmica 7-8 con densidad, ángulo de fricción y capacidad admisible por estrato — Figura 6. Perfil del suelo de la línea sísmica LS 7-8, tramos 1 y 2, con parámetros geotécnicos por estrato.

Conclusión

Los resultados permiten localizar zonas de saturación en los diques de las relaveras #4, #5 y #6, insumo clave para el diseño de estabilidad y las medidas de mitigación correspondientes.
