Diseño Hidrosanitario — Concesionaria Vehicentro

Concesionaria Vehicentro S.A. · 2025 · Yantzaza

Diseño de instalaciones hidrosanitarias para el área de mantenimiento de maquinaria pesada, aplicando el método de Hunter para el dimensionamiento de desagües e incluyendo un diseño especializado de trampa de grasas industrial.

Ubicación

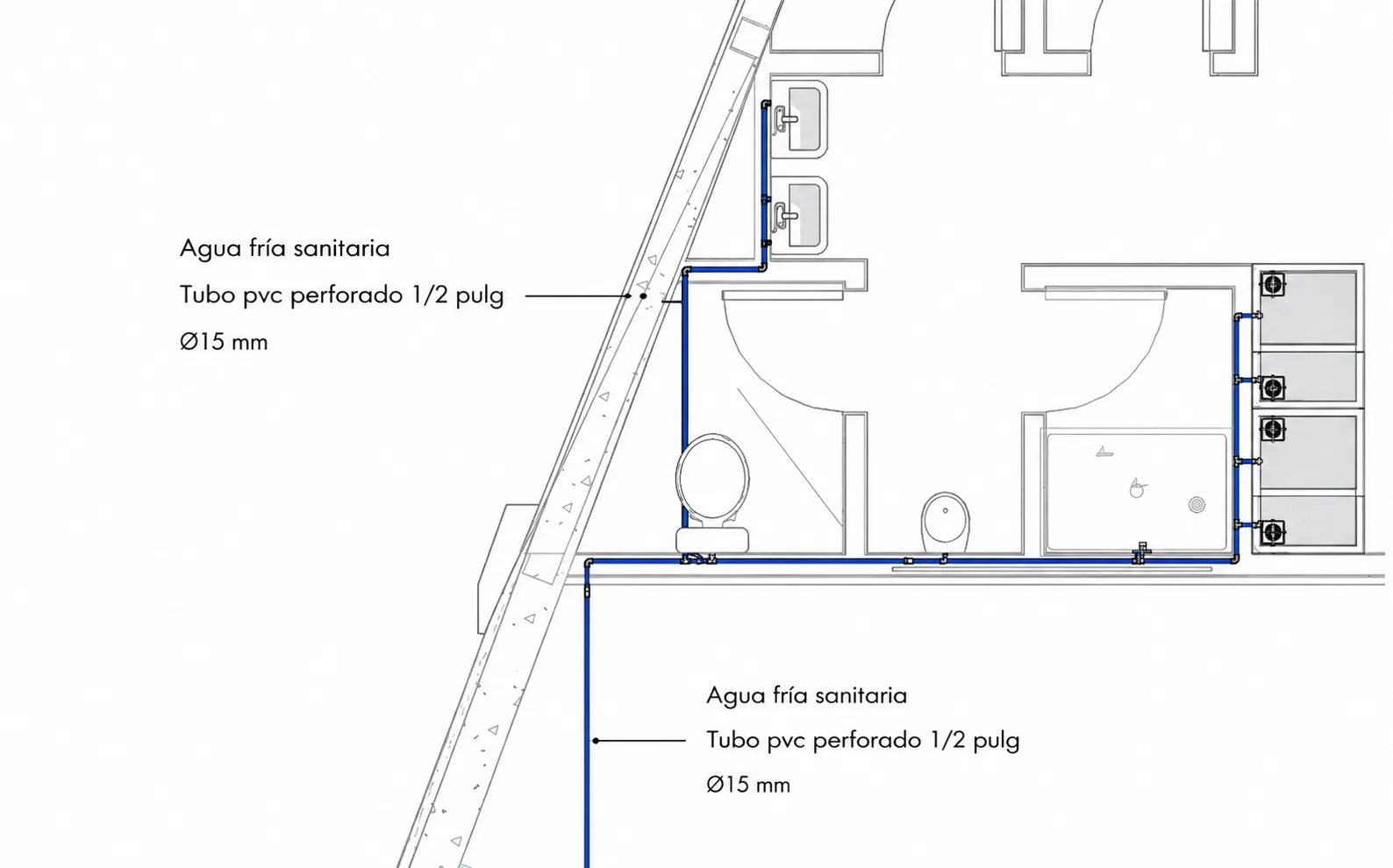

Planta de implantación de la Concesionaria Vehicentro

Diseño Hidrosanitario

Modelo de redes

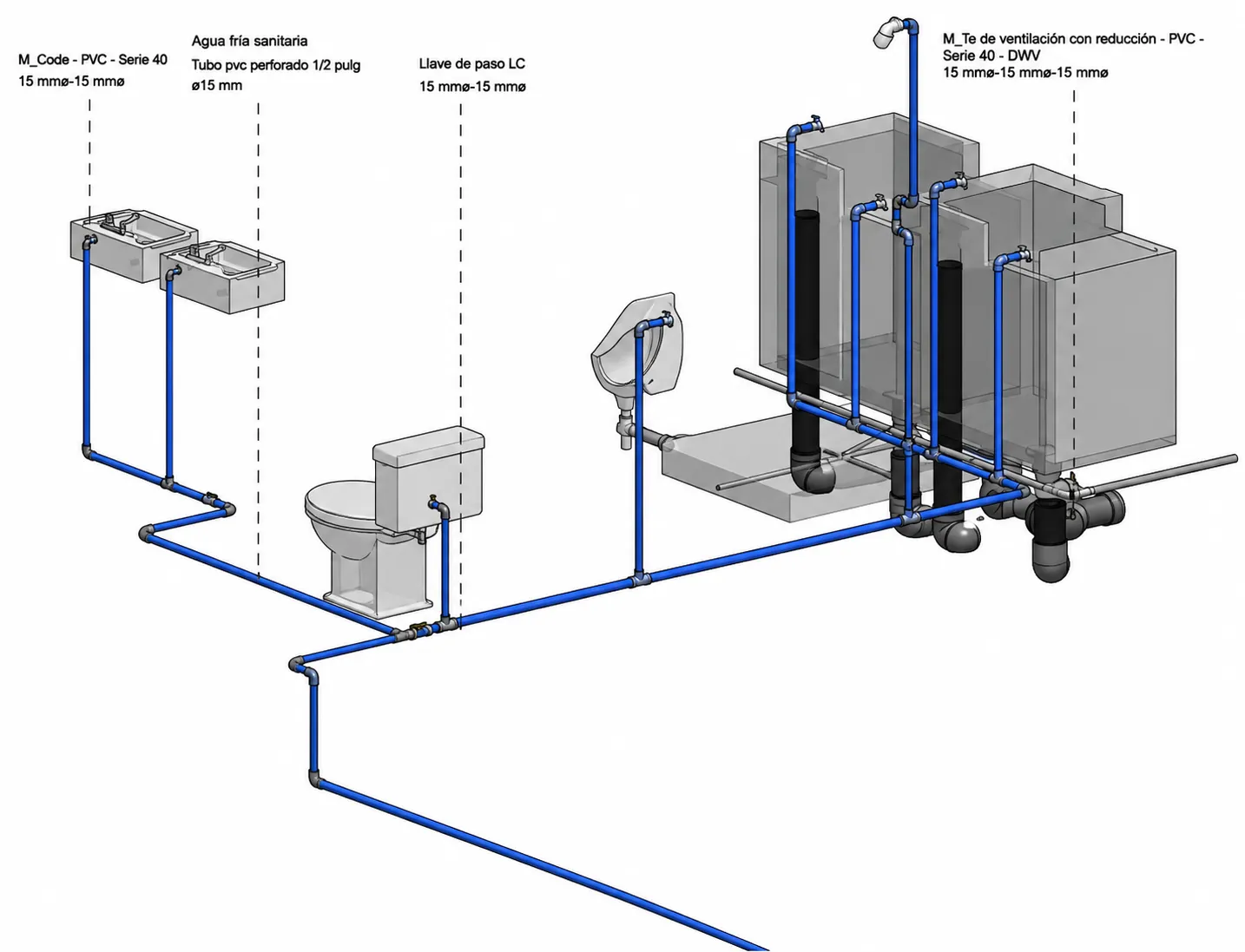

Axonometría de redes hidrosanitarias de la concesionaria

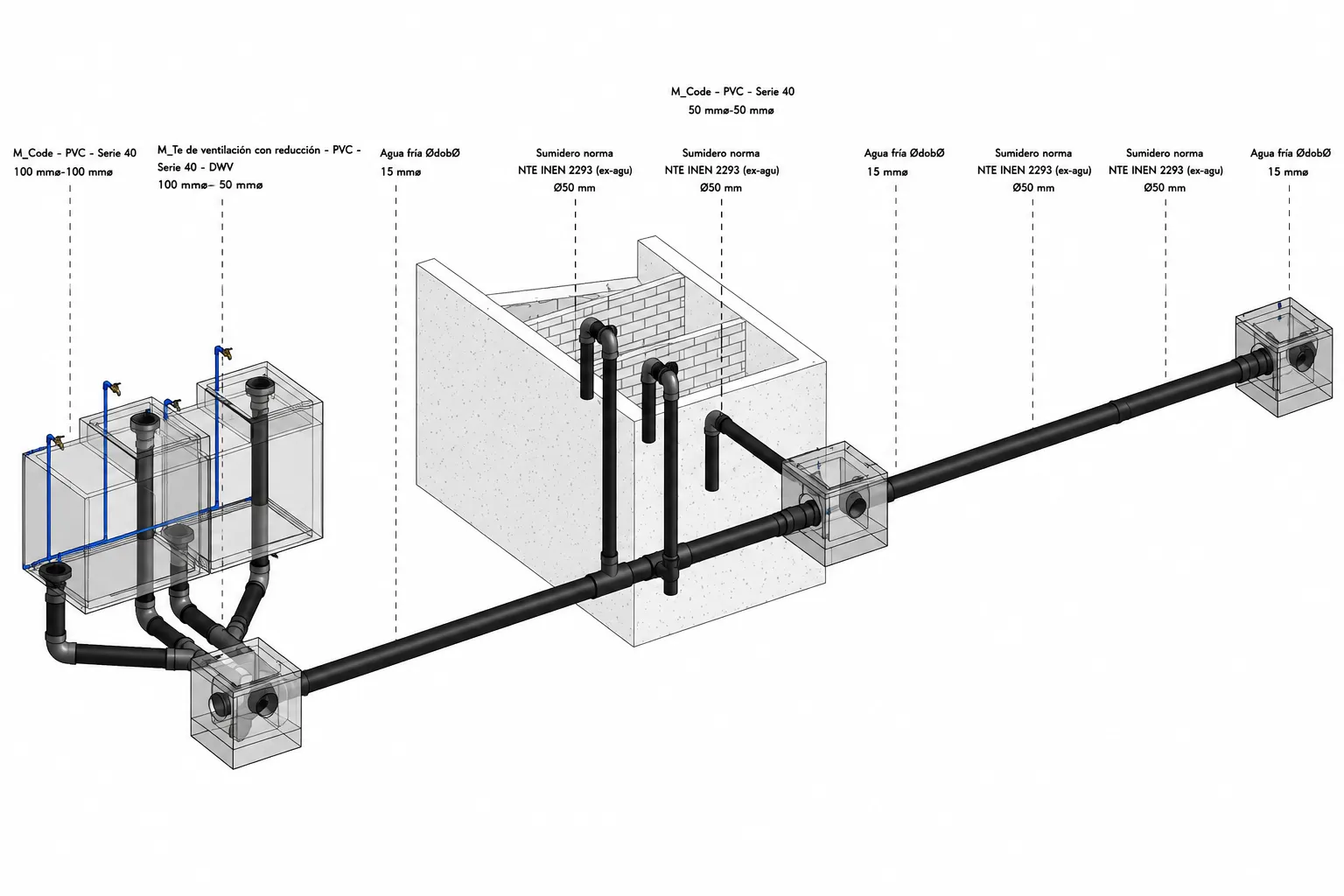

Axonometría de la trampa de grasas industrial

Instalaciones

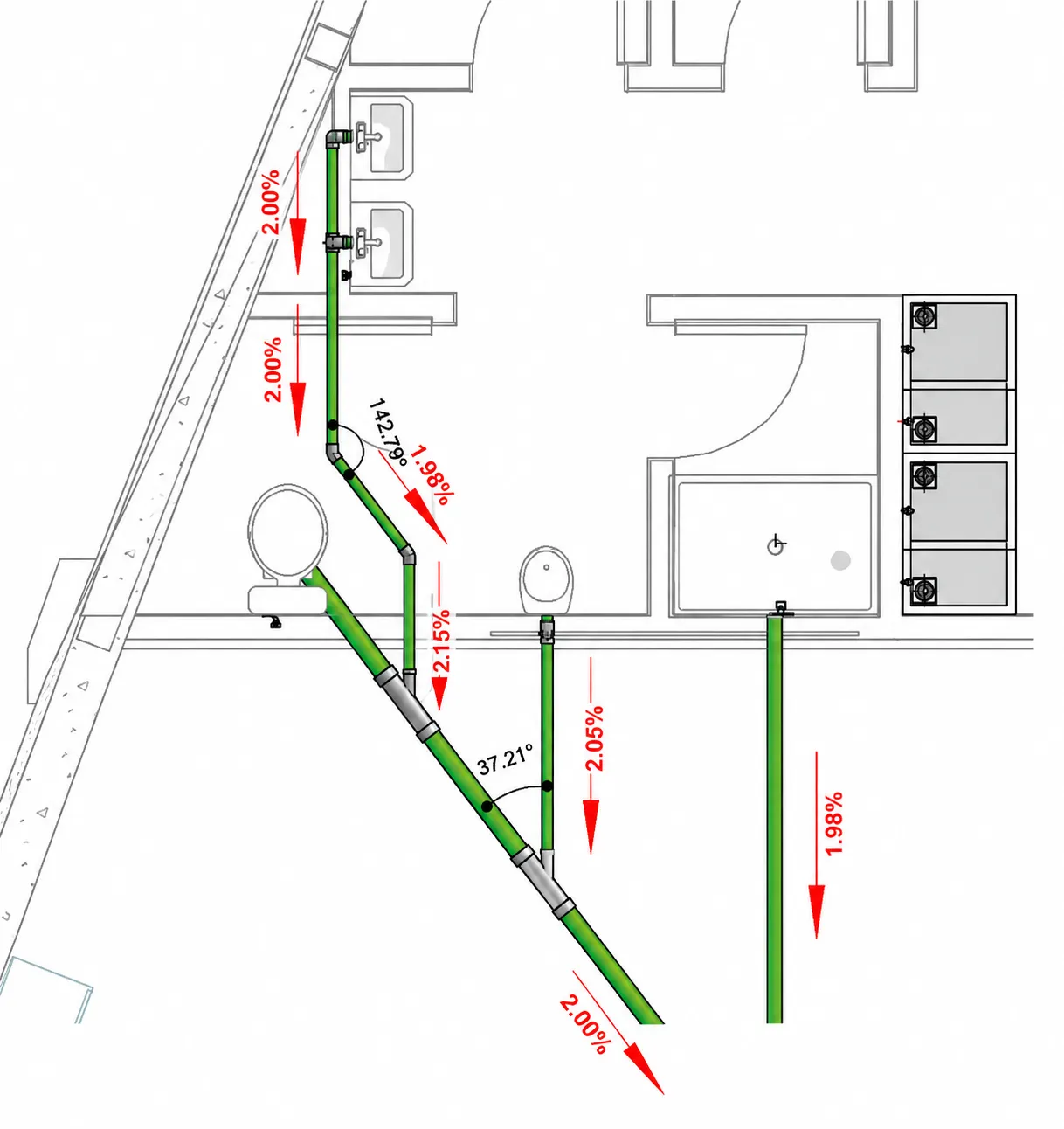

Plano de red de aguas residuales de la concesionaria

Tablas de cálculo

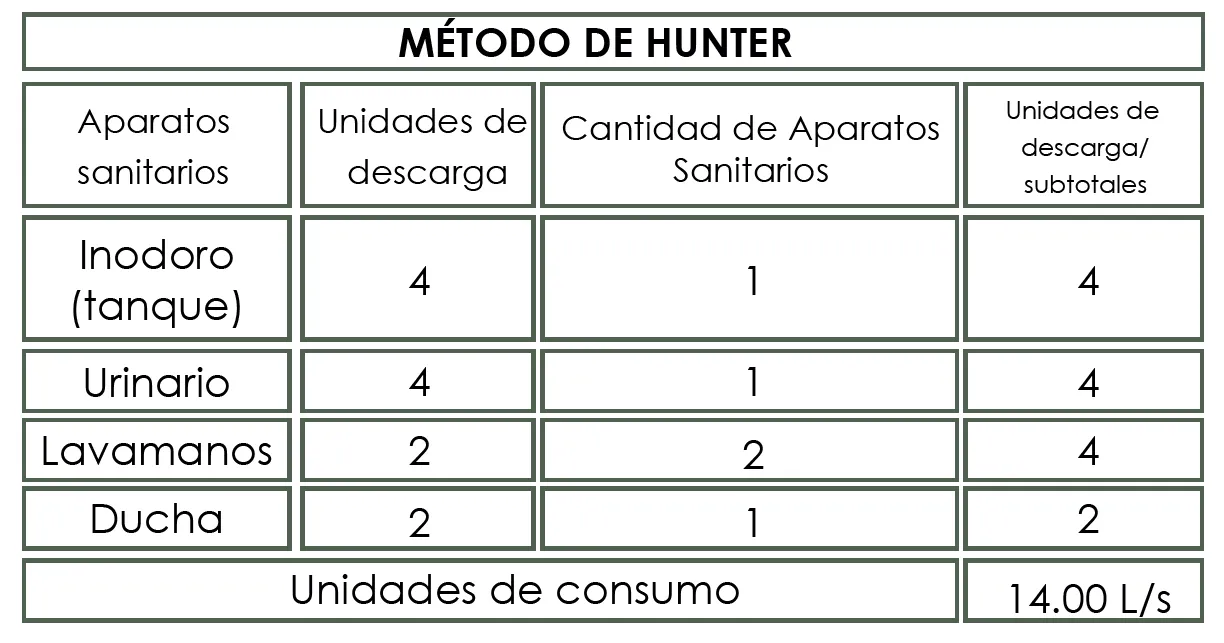

Tabla de unidades de descarga — método de Hunter

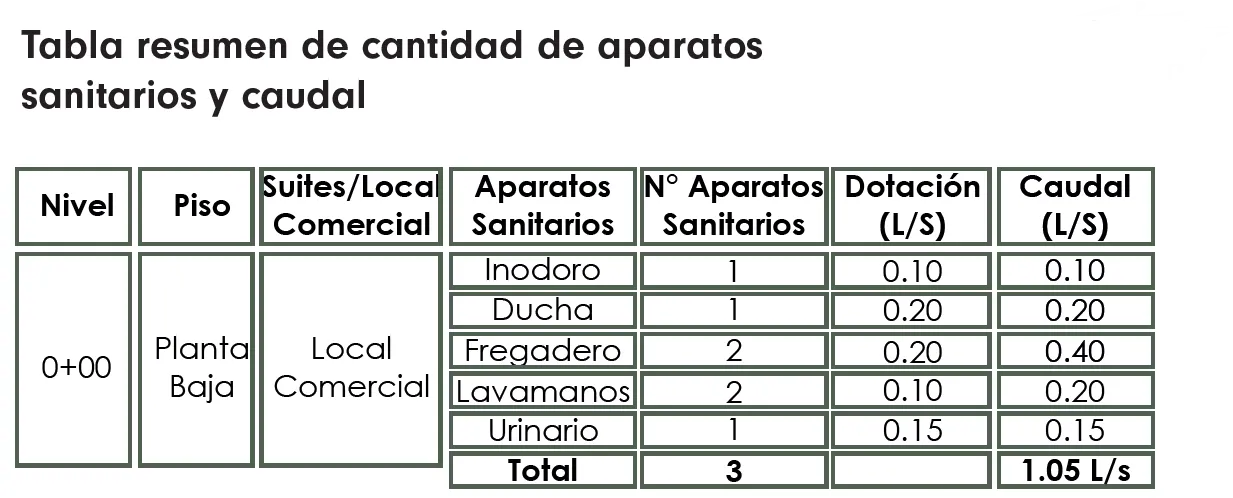

Tabla resumen de cantidad de aparatos sanitarios y caudal

Ficha técnica

Cliente: Concesionaria Vehicentro S.A.
Sector: Yantzaza
Año: 2025
Uso: Mantenimiento de maquinaria pesada
Método de cálculo: Método de Hunter (desagües)
Trampa de grasas: Diseño especializado industrial
Uso: Área de mantenimiento pesado

Normativa de referencia

Instalaciones hidrosanitarias: NEC-11 Capítulo 16 (Agua)
Método de dimensionamiento: Método de Hunter
